2000 Celica GT + LCD i CenterConsolen

 #94056  av Goose

Hei.
Da er det på tiden å vise mitt prosjekt som innebærer å integrere Lilliput 7" LCD widescreen inn i CenterConsolen på en Celica T23.

Her er bildene fra prosjektet:
Vedlegg

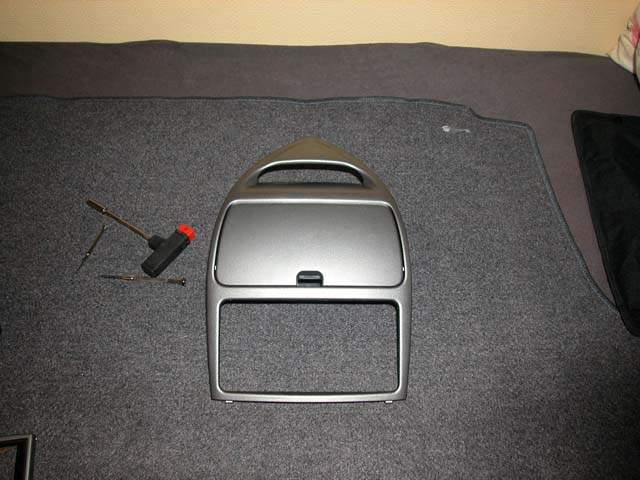

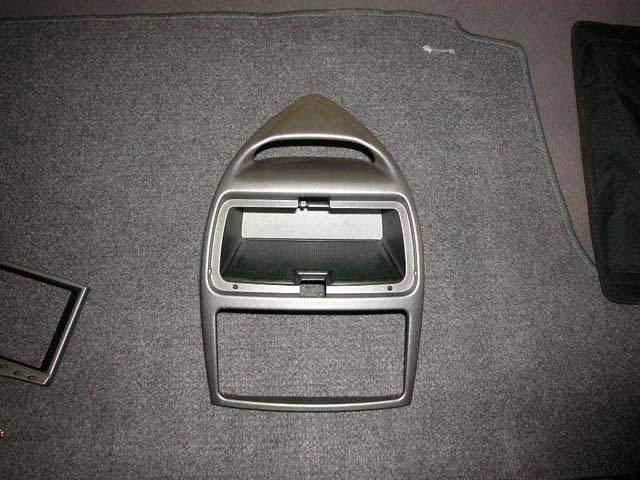

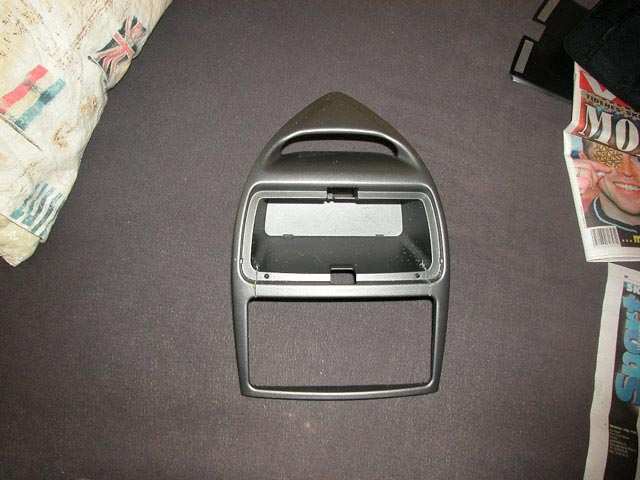

Slik ser orginal consol
Slik ser orginal consol

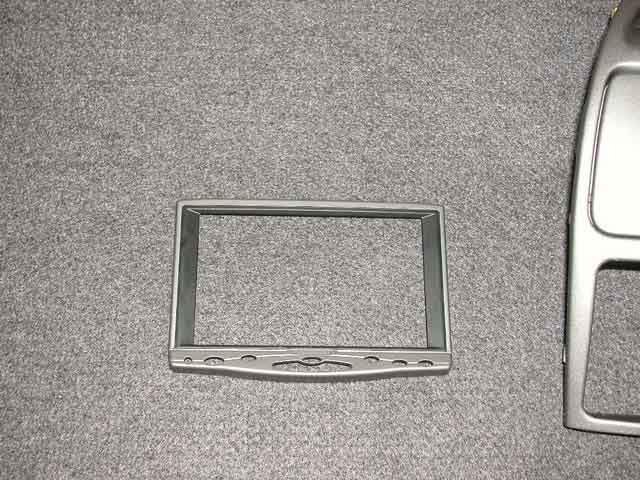

Slik ser skjermen i fronten
Slik ser skjermen i fronten
Saging har startet
Saging har startet
Merking for saging
Merking for saging
Demontering av lokket
Demontering av lokket

 #94058  av Goose

Flere bilder
Vedlegg
Og enda mer. Her ser dere at øbre delen av skjermen stikekr utenfor consolen; cer cuten må til
Og enda mer. Her ser dere at øbre delen av skjermen stikekr utenfor consolen; cer cuten må til
Skjerte litt til
Skjerte litt til

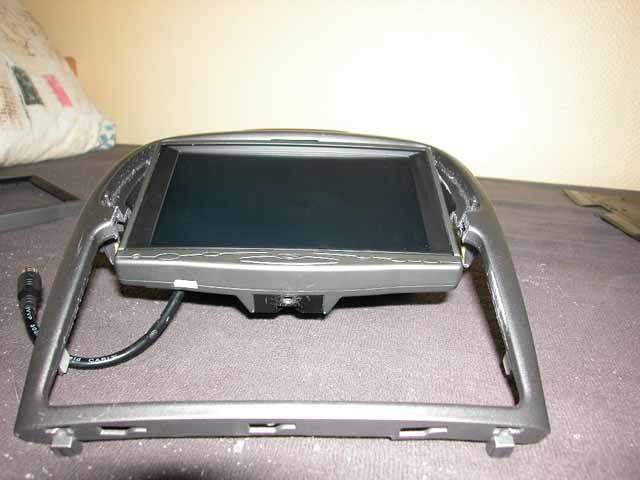

Prøver om skjermen passer
Prøver om skjermen passer

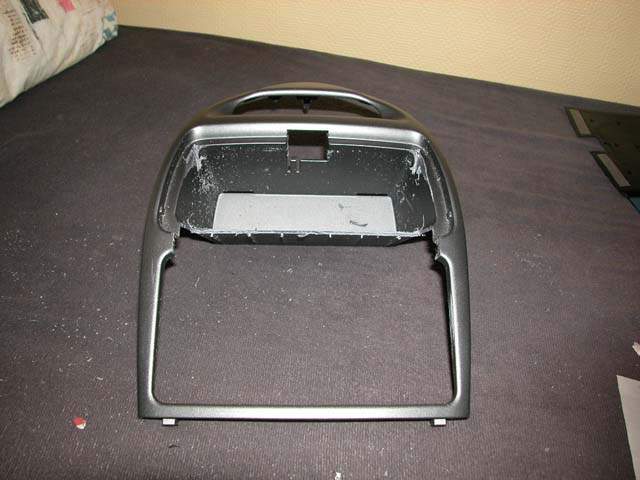

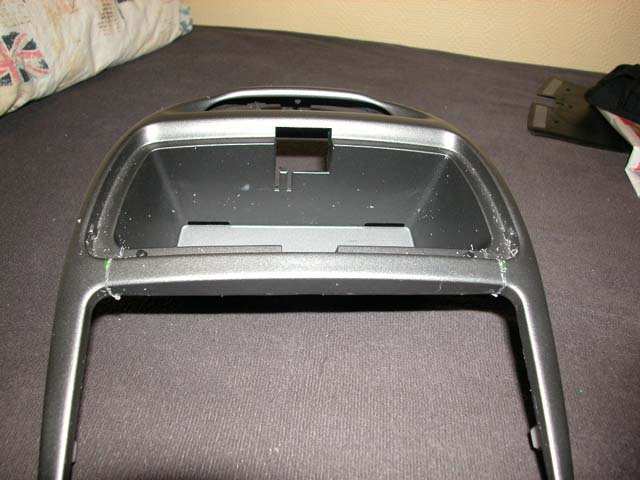

En del av consolen ble fjernet
En del av consolen ble fjernet
Cuting har startet. Her måtte jeg dobbelsjekk om jeg ikke gjorde noe feil
Cuting har startet. Her måtte jeg dobbelsjekk om jeg ikke gjorde noe feil

 #94059  av Goose

Flere bilder.

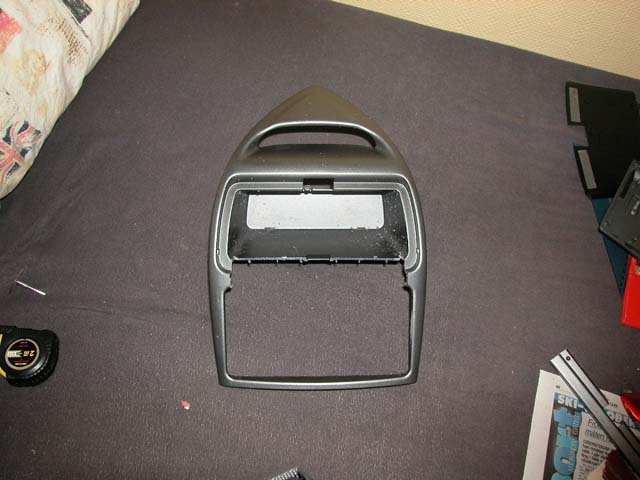

Her er jeg nesten ferdig med cutingen
Vedlegg

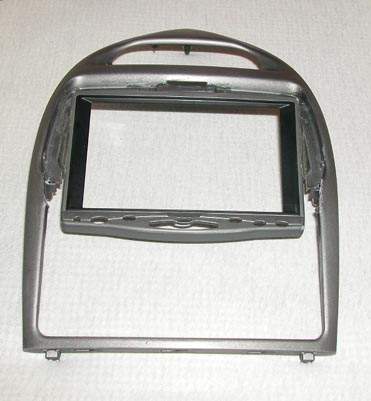

Som dere ser at øvregdelen av skjermen går nesten i lik linje med consolen
Som dere ser at øvregdelen av skjermen går nesten i lik linje med consolen

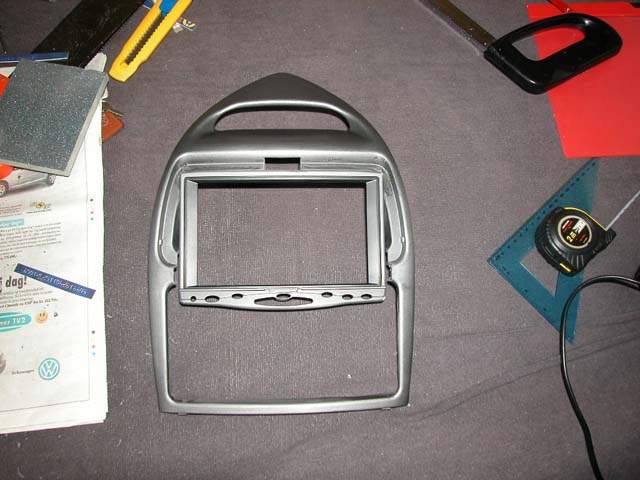

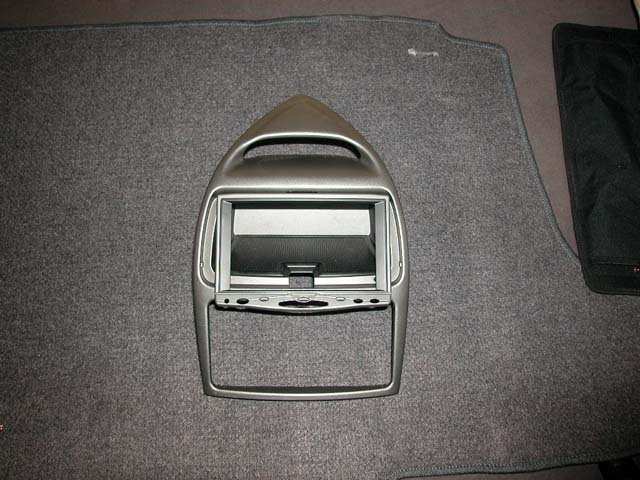

Tester med orginal skjermen
Tester med orginal skjermen

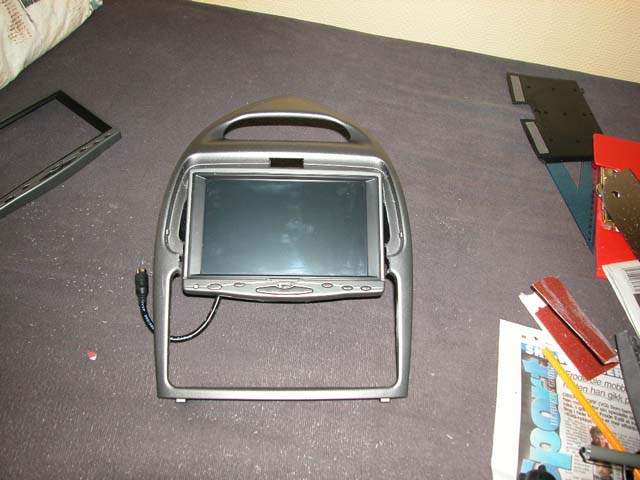

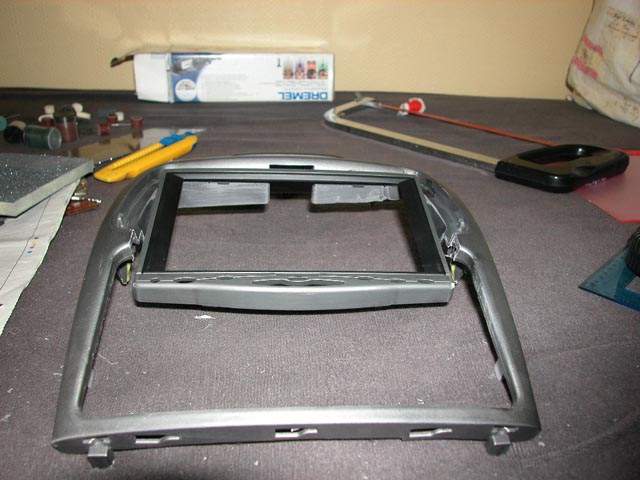

Prøver om skjermen vil passe
Prøver om skjermen vil passe

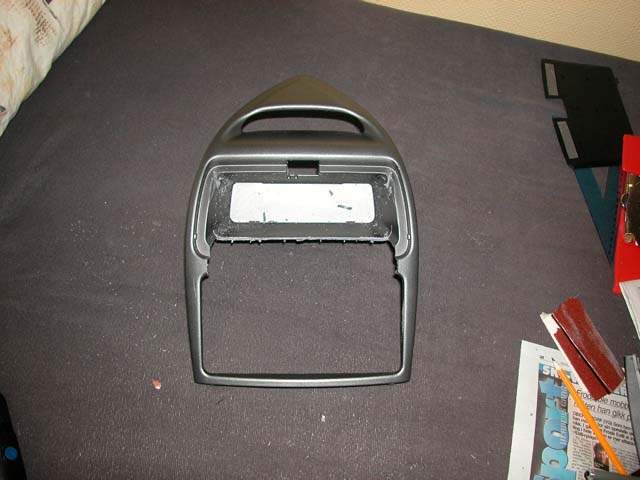

Har nesten cutet riktig
Har nesten cutet riktig
Måtte cute 1cm til
Måtte cute 1cm til

 #94082  av Kjelliken

:D Gleder meg til og se det ferdige resultatet. :wink:

 #94083  av Goose

Da her jeg startet limingen
Vedlegg
Litt annen vinkel
Litt annen vinkel
Skjermramma limmet på toppen med 5min epoxy
Skjermramma limmet på toppen med 5min epoxy

 #94086  av 2000celica

Er det den JDM konsollen?
Ser ut som du kan begynne seriproduksjon av disse?
-Skriv meg opp, skulle hatt en slik skjerm++++ :idea:

 #94088  av Goose

Det er ikke JDM consolen.
Er orgianl consolen som satt i bilen.
Jeg har en ekstra orginal consol og en JDM consol hjemme.
Fant ut at det er lettere å mosyfisere orginal consolen enn JDM. DEsutten JDM er såpass spesiell så jeg ville ikke ødelegge den.

Serieproduskjon.. hehe. ja om jeg får mitt ferdig og det vil se bra ut så kan jeg sikkert hjelpe til ;)

Men det er forløbig lettere enn man tror...

 #94135  av tojo

:D Ser bra ut dette :wink: nå gjenstår bare (duk)glassfiber og finpussen. Blir så bra så. :D

 #94675  av Goose

Da er det på tide med liten oppdatering.

Jeg har forsterket limingen po skjermramma, tette hulet på toppen og kappet av kanter po begge sider aslik at jeg har litt mer gjevn ytre linje på consolen.

Så stopper jeg prosjektet her forløbig pga at neste steg er forsterkining med glasfiber og detter er noe jeg må gjøre ute og da trenger jeg + grader... Så når snøen begynner å smelte kommer det mer info.

Forøvrig var jeg på Coop OBS i dag og kjøpte jeg meg et lite bordsag som skal hjelpe meg med å lage cover for det svere hullet under skjermen og til bagasjeroms prosjekt som ejg skla omtale når jeg setter i gang.
Sagen er genial. 600W lite og relativ stillegående. Koster 398 på OBS men nå er det kampanje på den så jeg betalte 298.
Legger ved et bilde...
Vedlegg

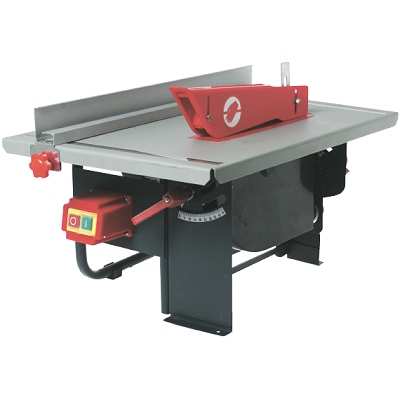

Lille bordsaga jeg kjøpte i dag
Lille bordsaga jeg kjøpte i dag

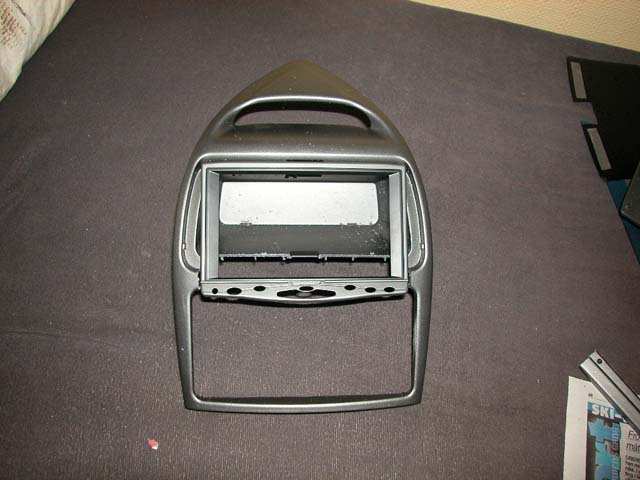

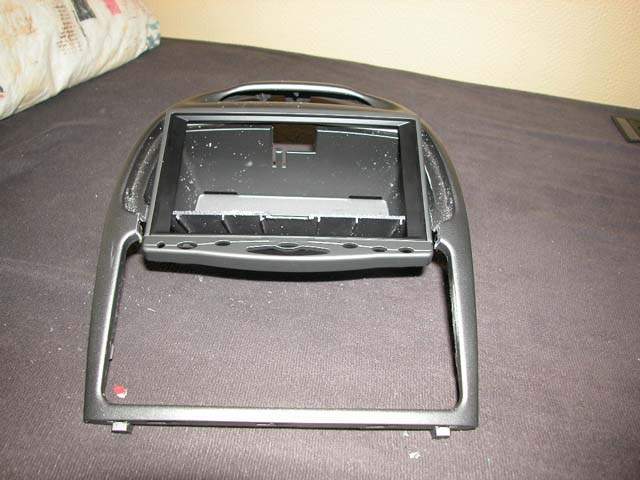

Forsterket limingen og kappet de to kantene som stikket mot skjemen
Forsterket limingen og kappet de to kantene som stikket mot skjemen

 #96116  av Goose

Da er det på tiden med liten oppdatering.

Være er nydelig ute (+14 grader) og jeg har en unik mulighet til å leke med glasfiber.

Har klargjort consolen til glasfibering.
Vedlegg

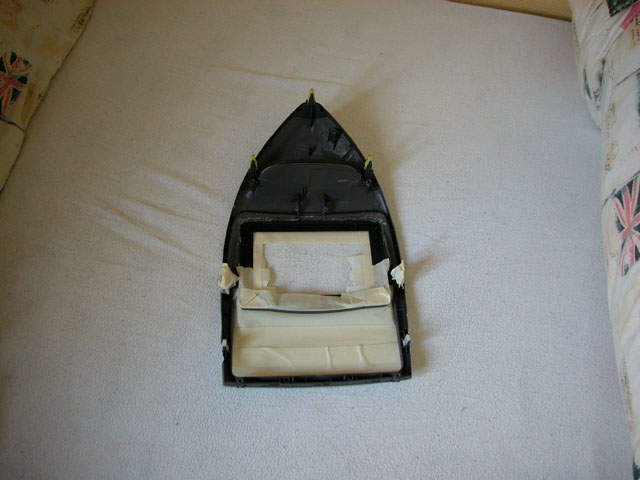

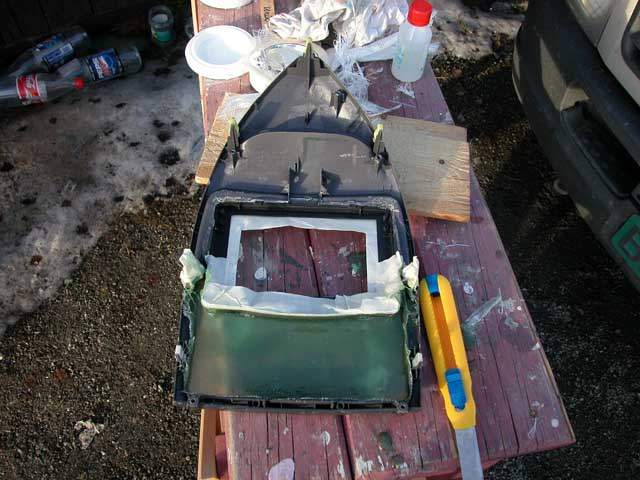

Consolen tapet fra baksiden. Det er fra baksiden jeg komemr til å fylle med glasfiber og glasfiberdukk
Consolen tapet fra baksiden. Det er fra baksiden jeg komemr til å fylle med glasfiber og glasfiberdukk

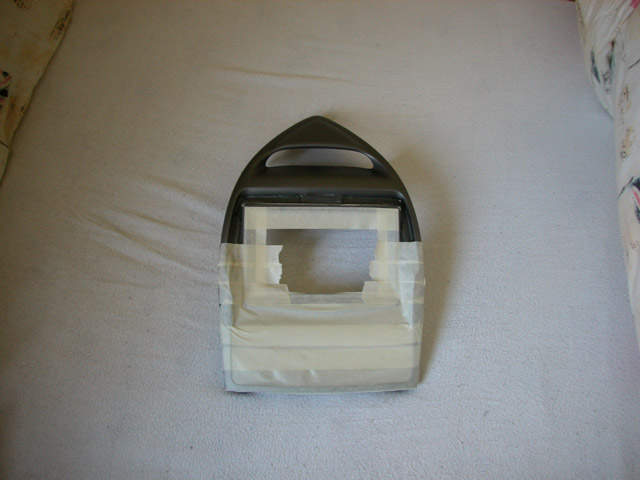

Consolen tapet fra forsiden
Consolen tapet fra forsiden

 #96127  av Goose

Inni helv"#¤"#¤ så polyester stinker :roll:

 #96162  av Goose

Da har jeg lagt på 2 lag med polyester + 1 lag med glassfiberdukk + 1 lag med polyester opp på der.
Vedlegg

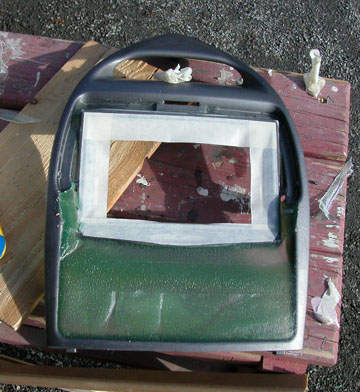

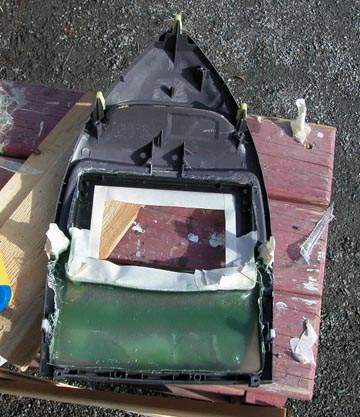

Etter glasfiberdukk og 3 lag. Tatt av maskerings tape. Bilde fra forsiden.
Etter glasfiberdukk og 3 lag. Tatt av maskerings tape. Bilde fra forsiden.

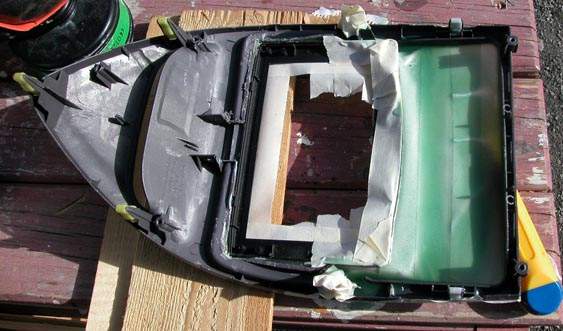

Etter glassfiberdukk og 3 lag. Tatt av maskerings tape. bilde fra baksiden
Etter glassfiberdukk og 3 lag. Tatt av maskerings tape. bilde fra baksiden
Etter 2 lag med polyester
Etter 2 lag med polyester

 #96177  av Goose

Legger ut flere bilder om ikke så alt for lenge..

Et lite tips for de som skal drive med glasfiber.
Bruk maske!!!!!

En sliken f.eks.:
Vedlegg
Uten den maska ville jeg vært i koma nå
Uten den maska ville jeg vært i koma nå
Sist redigert av Goose den 26 mar 2005 20:47, redigert 1 gang totalt.

 #96190  av sindrejl

Goose skrev:Legger ut flere bilder om ikke så alt for lenge..

Et lite tips for de som skla drive med glasfiber.
Bruk maske!!!!!

En sliken f.eks.:
definitivt .. maske er viktig.. gleder meg til å se ferdig resultat! ;)

 #96213  av Goose

Da er jeg ferdig med glassfiber.

Neste steg blir sliping sparkling og skjæring av hull for bilradio

Her er bilder:
Vedlegg

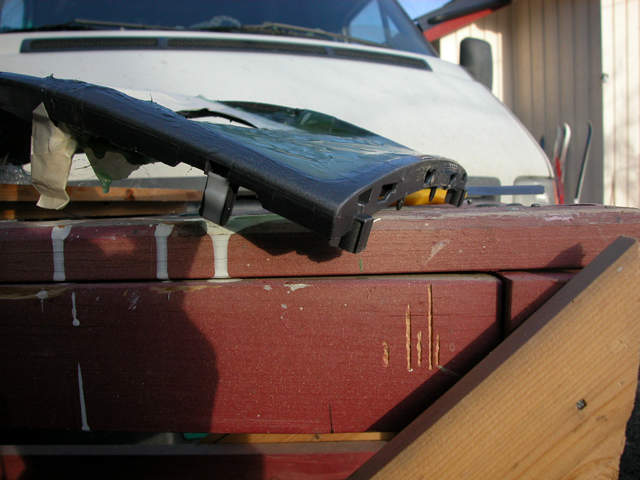

Fylte ut sånn ca gjevnt med consolen slik at det blir lettere å sprarkle hele consolen
Fylte ut sånn ca gjevnt med consolen slik at det blir lettere å sprarkle hele consolen
Fylt ut med glassfiber og forsterket med dukk fra baksiden.
Fylt ut med glassfiber og forsterket med dukk fra baksiden.

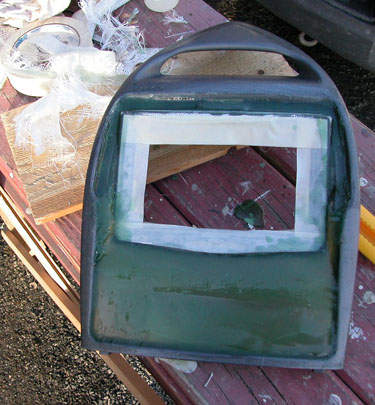

Fronten. 2 lag med glassfiber og under dem er det dukk
Fronten. 2 lag med glassfiber og under dem er det dukk
